新鄉市新發齒輪有限公司
  • 13903733308
Product Center產品中心

新發機械22年專注于圓錐齒輪研發、生產、銷售于一體的生產廠家

產品分類

Product center

成品圓錐齒輪
半成品圓錐齒輪
免費技術咨詢

點擊了解更詳細的解決方案

點擊獲取

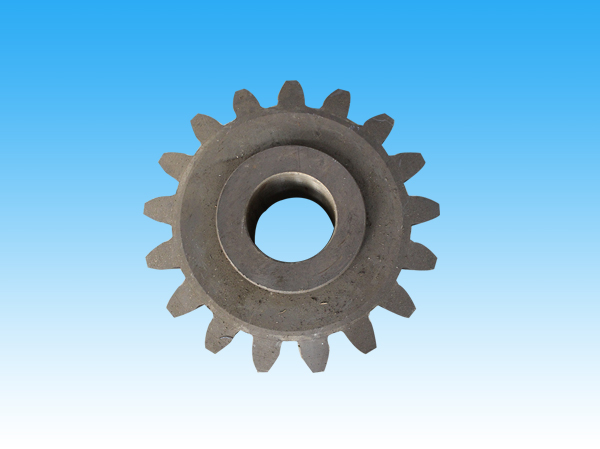

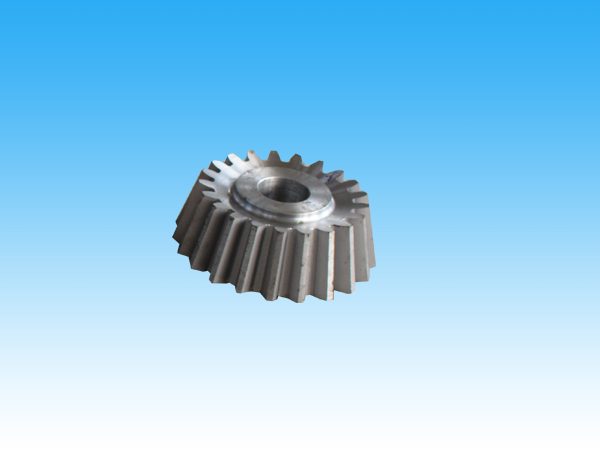

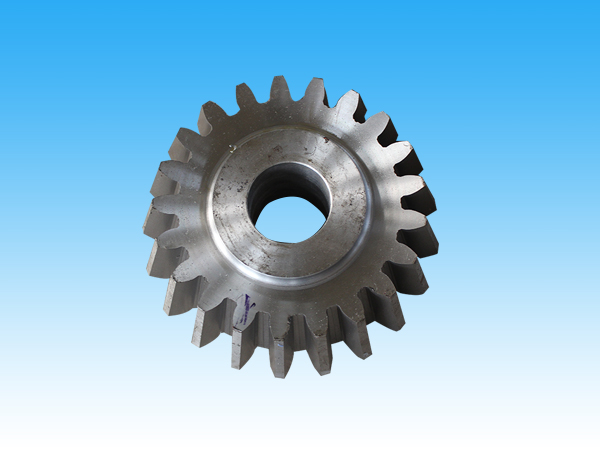

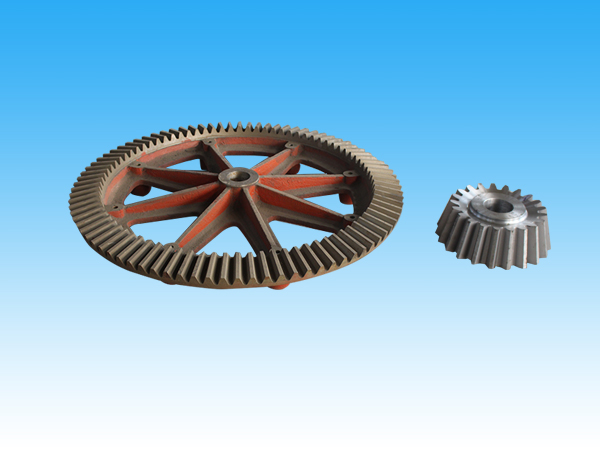

小錐齒輪成品
主推系列產品展示 小錐齒輪成品

  圓錐齒輪通常用于交角90°的兩軸之間的傳動,其各部分結構如圖所示。齒頂圓所在的錐面稱為頂錐面、大端端面所在的錐面稱為背錐,小端端面所在的錐面稱為前錐,分度圓所在的錐面稱為分度圓錐,該錐頂角的半角稱為分錐角,用δ表示。   圓錐齒輪的輪齒是在圓錐面上加工出來的,在齒的長度方向上模數、齒數、齒厚均不相同,大端尺寸*大,其它部分向錐頂方向縮小。為了計算、制造方便,規定以大端的模數為準計算圓錐齒輪各部分的尺寸,計算公式見下表。   其實與圓柱齒輪區別也不大,只是圓錐齒輪的計算參數都是打斷的參數,齒根高是1.2倍的模數,比同模數的標準圓柱齒輪的齒頂高要小,另外尺高的方向垂直于分度圓圓錐的母線,不是州縣的平行方向。        單個圓錐齒輪的畫法規則同標準圓柱齒輪一樣,在投影為非圓的視圖中常用剖視圖表示,輪齒按不剖處理,用粗實線畫出齒頂線、齒根線,用點畫線畫出分度線。在投影為非圓的視圖中,只用粗實線畫出大端和小端的齒頂圓,用點畫線畫出大端的分度圓,齒根圓不畫。   注意:圓錐齒輪計算的模數為大端的模數,所有計算的數據都是大端的參數,根據大端的分度圓直徑,分錐角畫出分度線細點畫線,量出齒頂高、齒根高,即可畫出齒頂和齒根線,根據齒寬,畫出齒形部分,其余部分根據需要進行設計。   單個齒輪的畫法同圓柱齒輪的規定完全相同。應當根據分錐角,畫出分度圓錐的分度線,根據分度圓半徑量出大端的位置,根據齒頂高、齒根高找出大端齒頂和齒根的位置,向分度錐頂連線,就是頂錐(齒頂圓錐)和根錐(齒根圓錐),根據齒寬量出分度圓上小端的位置,做分度圓線的垂直線,其他的次要結構根據需要設計即可。

服務熱線:

13903733308

了解更多 >>

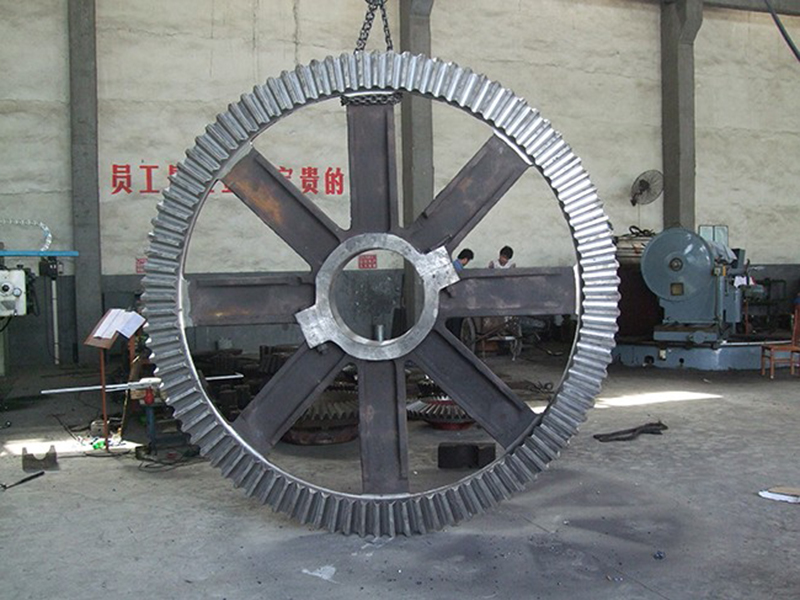

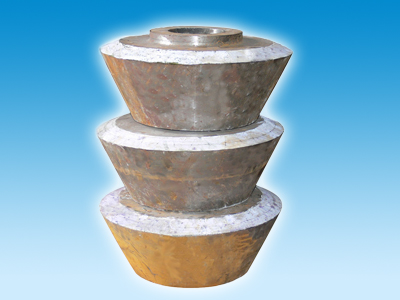

圓錐齒輪毛胚
主推系列產品展示 圓錐齒輪毛胚

  1.齒輪的大端模數m、壓力角α、齒頂高系數ha*、齒頂間隙系數c*應是標準值。我國標準與ISO標準規定:標準壓力角α=20°、標準齒頂高系數ha*=1、齒頂間隙系數c*=0.2。對徑節制齒輪、國外的其他標準或特殊設計中可以有其它值。  2.一般,齒數Z1=13~30,常取≥16。對大傳動比傳動,Z1≥6~8,但需采用大螺旋角、大齒形角或正傳動的變位方式?! ?.當齒數Z2給定時自動計算傳動比i=Z2/Z1。如果輸入傳動比i則自動計算齒數Z2=iZ1?! ?.一般,齒寬系數ψR(shí)1。  6.“計算”鈕,將計算結果顯示于右側框內,用于檢查參數的合理性。“計算清單”鈕在另頁上顯示計算的全部過程,可以下載或打印。按“強度計算”則進入齒輪強度計算網頁。

服務熱線:

13903733308

了解更多 >>
about us關于我們

雄厚的技術力量的加工設備,堅持走質量效益型發展道路,產品價格優惠,質量有保障

2000

成立于2000年

100 萬

注冊資本

1000 +

占地面積

100 +

產品類別

about us 成立于2000年 新鄉市新發齒輪有限公司

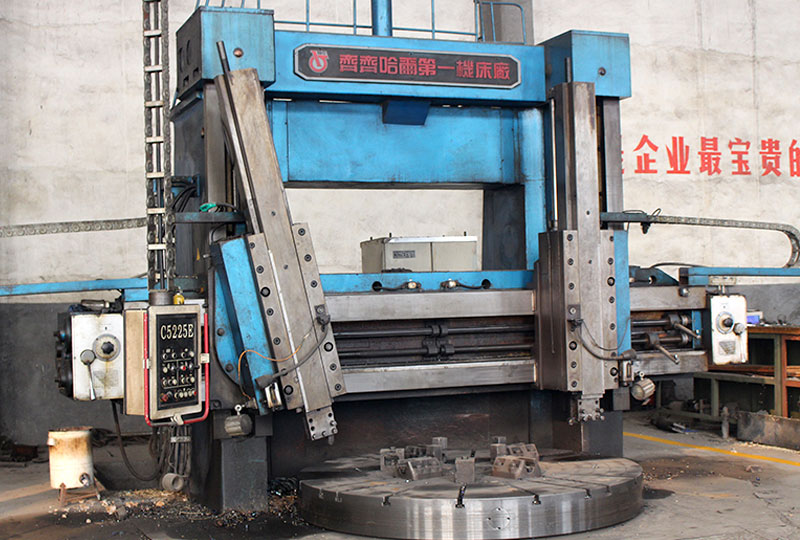

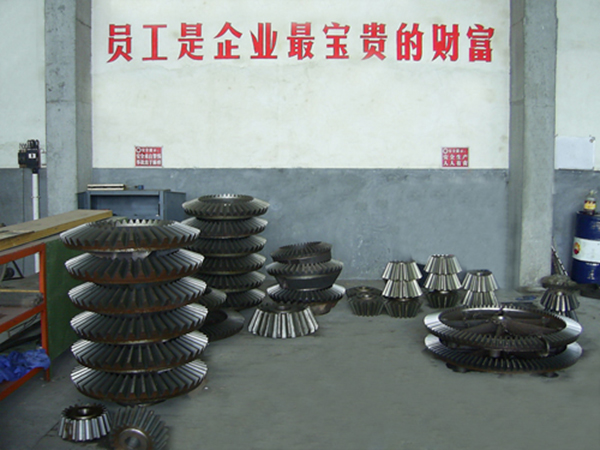

新鄉市新發齒輪有限公司隸屬于輝縣市新發機械廠是以圓錐齒輪制造為主的企業,始建于2000年,地處中原交通便利,距新鄉市10公里,距濟(源)東(明)高速新鄉西站1公里。本廠先后從德國進口160K型圓錐齒輪刨齒機,較大直徑Φ1600、模數40mm,國產Y2380A圓錐齒輪刨齒機及相配套的加工設備和檢測設備,建立健全的各項規章制度,完善的各種檢測手段,企業始終堅持“以質量求生存、以信譽求發展”的經營理念,以制造優質產品,服務和諧社會為目標,使用戶滿意是我們永遠的追求。企業宗旨:以過硬的產品質量占領市場;以?xún)?yōu)質的售后服務鞏固市場;以靈活的經營方式開拓市場;熱忱歡迎各界朋友光臨指導。選擇我們的四大理由:新發機械19年專注于圓錐齒輪研發、生產、銷售于一體的生產廠家,是眾多知名商家的長期合作伙伴,也是眾多鋼構、起重機、鐵路等圓錐選齒輪供應商及制作者多種款式、多種型號,更好的滿足您的需求。本廠先后從德國進口160K型圓錐齒輪刨齒機,較大直徑Φ1600、模數40mm,國產Y2380A圓錐齒輪刨齒機及相配套的加工設備和檢測設備,滿足您的不同要求。優惠的價格、快捷的售后服務,讓利于客戶。雄厚的技術力量的加工設備,堅持走質量效益型發展道路,產品價格優惠,質量有保障。貼心服務,合作省心、放心 。售前:工作人員免費上門測量,并根據現場實際情況提供建議。售中:研制團隊做出上佳的工程方案并和您確定提交,每臺產品都經調試試用確保能正常使用,無漏洞 。售后:開據質保書、維修單,讓客戶沒有后顧之憂。您只需一個電話,剩下的交給我們!

了解更多 >>
Choose us他們選擇了我們

眾多知名商家的長期合作伙伴,也是眾多鋼構、起重機、鐵路等圓錐選齒輪供應商及制作者

news information新聞資訊

工作人員免費上門測量,并根據現場實際情況提供建議
